在我們?nèi)粘Ｉ钪校ＡЮw維紡織產品隨處可見。比如，建筑行業的裝飾板，圍欄。石油化工行業的防腐材料，儲罐。日常生活中的網球拍，釣魚竿等等。玻纖紡機是專門為織造玻璃纖維織物而設計的一種紡織機，可高速高效的織造各種類玻璃纖維織物，是玻璃纖維織造行業更新?lián)Q代的首選機型。英威騰SL310紡機專用伺服，在玻纖紡機上用于整個設備的及控制和驅動環節，發揮了巨大的作用。
目前紡機行業是具有國際競爭力的民生產業，擁有完善的現代紡織制造產業體系，國內的發展處于重要的戰略機遇期，經濟發展長期向好面沒變，加上國家政策扶持，都將對行業發展形成利好。
目前國內的很多紡機設備處于傳統手工操作機械時代，需要升級改造成為全自動化紡機設備，解放勞動者雙手，提高生產效率。
玻纖紡機通常是由傳動機構、送經機構、橫移機構、開福機構、短切機構、輸送帶機構、及牽拉卷取機構所組成的，用于編織玻璃纖維織物產品。玻纖紡機的織帶花紋編輯有固定凸輪式。采用全自動的裝置來控制，電子自動上料系統，自動斷紗停機裝置，以及精密的緯紗控制機構。可編織更高品質的織物。機電配合精密，并帶有長度計數器，更加安全。在主軸和送經工位需要伺服電機，同時需要主軸和送經在運行過程中保持同步運行，手動控制可以調節設備張力，轉速等各項參數，自動運行，能夠高速穩定的生產玻纖產品，運行穩定，故障率低。

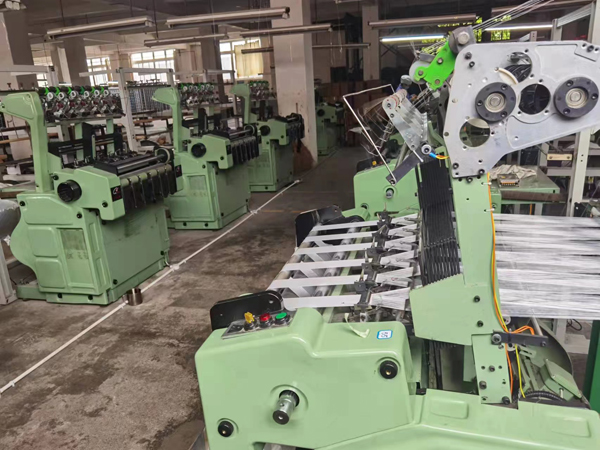

圖 玻纖紡機設備圖
在四川省的某中國電工絕緣和電子玻纖材料的重要生產基地，客戶現有的紡機設備沒有形成閉環的控制系統，效率較低。并且故障率極高，主軸和送經不同步的時候，容易出現故障，導致整個產線都停機。所以客戶提出要求，需要滿足提高效率的同時，能夠最大程度的降低故障率。英威騰技術人員在了解客戶的需求之后，給客戶提供了SL310紡機專用伺服的解決方案。
英威騰紡機專用伺服SL310，應用在該玻纖紡機的送經控制系統中。本控制系統由經紗張力信號采集系統、主傳動信號采集系統、信號處理和控制系統及織軸驅動裝置組成。
系統采用后張力輥受力檢測方式的經紗恒張力交流伺服控制系統。織軸的轉動依靠交流伺服電機驅動，伺服驅動器控制伺服電機的送經量。控制系統是根據送經參數設定值和經紗張力檢測的結果進行控制。通過送經電機轉速的控制送出所需的經紗并維持適宜的經紗張力。

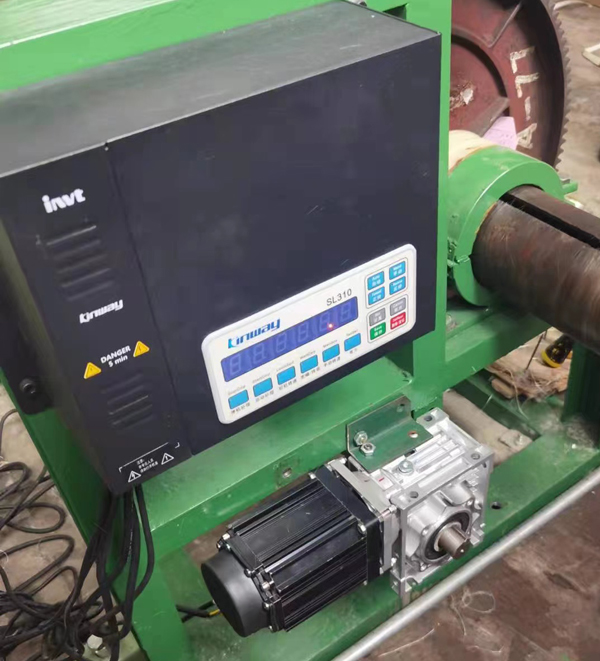

圖 現場設備圖
3.1故障降低了60%以上。傳統的紡機設備，在主軸轉動的時候送經系統只是做了跟隨，運行過程中主軸和送經給了相同的轉速，當轉速不一致時會報警，需要人為的調節。而英威騰SL310紡機伺服方案在主軸和送經之間加裝了張力傳感器，根據張力的變化，自動調節送經軸的速度，這樣就實現了自動化跟隨，穩定性更高。
3.2生產效率提升一倍以上，并且可靠穩定。設備的生產效率有了質的提升，可以實現高速，24小時運行。
3.3采用了智能算法，能夠更準確的實時調節張力的大小。普通的紡機在主軸和送經同步功能上，會經常出現張力過大或者張力過小的問題，到時設備報警停機，這個再其他客戶處有經常出現這個問題，而我們的紡機伺服，內部程序經過優化，升級。
英威騰SL310紡機伺服方案完美的解決了玻纖紡機的效率提升，該方案中紡機伺服的應用比較簡單，容易操作，故障率低，客戶反饋良好，請在同類型產品上加強了與英威騰的合作。
英威騰在紡織行業已有數十年的積累，單就紡機專用伺服而言，不僅只有單軸送經，還有SL320織機2軸卷取送經驅動器，SL330織機3軸卷取送經驅動器，RS3000全伺服高速劍桿織機電控系統，VS900智能一體化噴水織機電控系統等紡機行業解決方案，覆蓋面廣，能滿足客戶所需的大多數需求。紡機專用伺服
